在雙工況冰蓄冷系統中，冷水機組需要在“常規制冷”與“低溫制冰”兩種模式間高效切換，這對冷凝器和蒸發器的性能提出了嚴苛要求。作為系統的“能量樞紐”，兩者的設計直接影響制冰速度、蓄冷量以及系統整體能效。本文從實際工程角度出發，解析冷凝器與蒸發器的關鍵設計標準，助力實現更優的蓄冷效果。

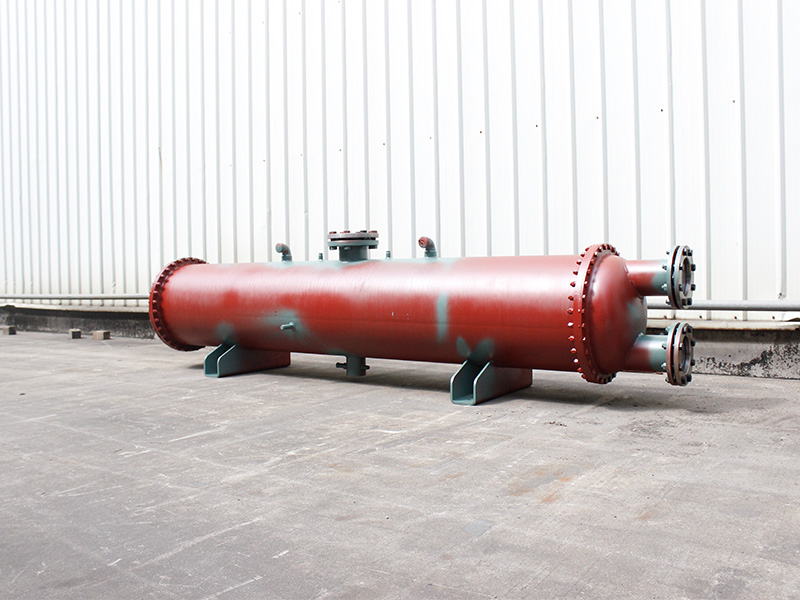

一、冷凝器：高壓與寬溫域下的性能保障
在雙工況運行中，冷凝器需應對制冰工況下的高溫高壓挑戰，同時確保常規制冷時的能效穩定。其設計需滿足以下核心標準：
1. 耐高壓與強化傳熱
壓力耐受：制冰時冷凝溫度可達45~50℃，冷凝壓力較常規工況提升30%~50(如R134a系統壓力從1.5MPa升至2.2MPa)。殼體需采用高強度材料(如Q345R低合金鋼)，并通過ASME標準壓力測試。
高效換熱：采用內螺紋銅管或微通道結構，增加湍流效應，換熱系數提升15%~20%，減少高溫下的傳熱損失。
2. 防污與耐腐蝕
冷卻水側易因溫差波動導致結垢，需配置自動清洗裝置(如膠球清洗系統)，或采用抗污涂層(如納米陶瓷涂層)，將污垢熱阻控制在0.0001㎡·℃/W以內。
海水或高氯離子環境優先選擇鈦管冷凝器，普通水質可選用銅鎳合金(B10/B30)，延長使用壽命至20年以上。
3. 動態工況適配
搭配變頻驅動時，冷凝器需支持水流量30%~100%無級調節，避免低流量下的“滯流區”導致局部過熱。
設計分腔結構，在制冰工況關閉部分腔室，維持水流速≥1.2m/s，防止低速沉積污垢。
二、蒸發器：低溫制冰的核心突破點
蒸發器在制冰時需在-10℃以下的超低溫環境中穩定運行，同時避免冰堵與效率衰減，其設計需聚焦以下關鍵點：
1. 低溫傳熱強化
采用小管徑(如Φ12mm以下)、多流程設計，提升制冷劑流速至2.5m/s以上，減少低溫下的液態制冷劑滯留風險。
板式蒸發器需優化波紋角度(60°~70°)與深度(≥5mm)，低溫工況換熱效率較常規設計提升30%。
2. 防凍與抗冰堵設計
流道布局采用逆流+對稱分布，消除“死水區”;結合電子膨脹閥精準控制過熱度(5~8℃)，避免蒸發器內部結冰。
載冷劑(如25%乙二醇溶液)側配置雙級過濾系統(粗濾+磁性過濾，精度≤50μm)，攔截鐵銹與顆粒物，降低冰晶成核概率。
3. 材料與工藝升級
殼體與管束選用低溫鋼(如09MnNiDR)，-40℃沖擊韌性≥34J，避免低溫脆裂。
焊接工藝需符合NB/T 47015標準，焊縫100%滲透檢測(PT)與20%射線檢測(RT)，確保無泄漏隱患。
三、雙工況協同設計：1+1>2的效能提升
單獨優化冷凝器或蒸發器并不足夠，二者需通過系統化設計實現協同增效：
1. 動態熱應力管理
在工況切換時，設備需承受高達30℃的溫差沖擊。蒸發器與冷凝器間增設彈性支撐或波紋補償器，補償軸向位移(≤5mm/m)，避免應力集中導致的焊縫開裂。
2. 能效均衡策略
制冰工況下，蒸發器換熱溫差(ΔT)需從常規5℃擴大至8~10℃，通過增加15%~20%換熱面積彌補低溫效率下降;
冷凝器側采用“變流量+變面積”聯動控制，在部分負荷時降低水流量并關閉部分換熱區域，維持高效傳熱。
3. 智能化控制接口
蒸發器與冷凝器需集成溫度、壓力、流量傳感器，實時監測趨近溫度(Approach Temperature)，動態調節水泵頻率與膨脹閥開度;
接入AI算法，預測結冰趨勢并提前啟動防凍循環，減少無效能耗。
四、實際案例：設計優化帶來的經濟價值
案例背景：某商業綜合體采用雙工況冰蓄冷系統，總蓄冷量12000RTh。初期因蒸發器冰堵和冷凝器結垢，蓄冷效率僅達設計值的75%。
優化措施：
更換為鈦管冷凝器+自清潔系統，污垢熱阻降低40%;
蒸發器升級為多流程銅鎳合金板換，過熱度控制精度提升至±0.5℃;
增加智能協同控制模塊，動態匹配兩器工況。
雙工況冰蓄冷系統的蓄冷效果，本質上是一場關于“熱量轉移效率”的競賽。冷凝器與蒸發器的設計標準，需從單一設備性能優化轉向系統級協同創新。隨著材料技術(如石墨烯涂層)、智能控制(數字孿生模型)的突破，未來雙工況機組將進一步提升蓄冷密度與響應速度。對于項目方而言，選擇兼具“高壓耐力”“低溫活性”與“智慧協同”的換熱設備，是釋放冰蓄冷經濟價值的關鍵一步。
